КУРФ

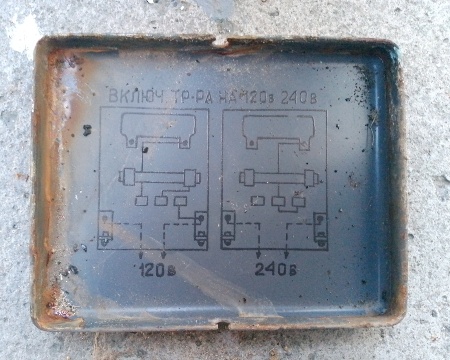

     КУРФ - Концевое Устройство Распределительного Фидера. Предназначено для коррекции АЧХ фидера и, главное, для осуществления обратного контроля сигнала 1-й программы вещания. Располагается на конце наиболее длинного фидера из тех, что подключены к данной ТП. Обычно висит на опоре РФ чуть пониже проводов. Современный КУРФ выполнен в одном корпусе 15х15х20 см, но сохранилось также немало КУРФов выпуска 50-х и 60-х годов, состоящих из 3-х отдельных корпусов - фильтра, цепи частотной коррекции и блока обратного контроля. Цепь коррекции иногда отсутствует за ненадобностью, и тогда все устройство называется КРФ - Коробка Распределительного Фидера.

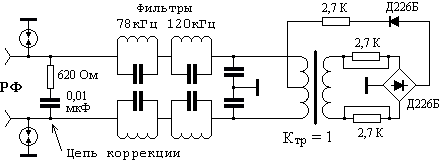

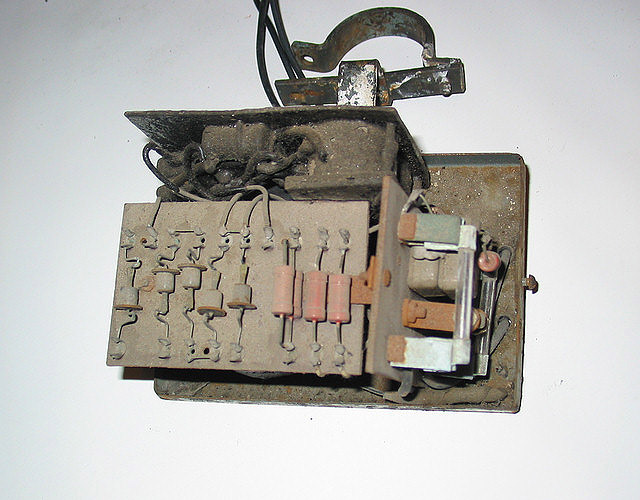

      КУРФ в собранном виде Блок фильтров - не пропускает на КУРФ напряжение 2-й и 3-й программ. Цепь коррекции - уменьшает зависимость входного сопротивления РФ от частоты и предотвращает возникновение в РФ стоячих волн на частотах 2-й и 3-й программ. Блок обратного контроля - выпрямляет сигнал 1-й программы и через ограничительные резисторы подает полученную огибающую в искусственный канал фидерной линии, т.е. между двумя проводами и землей. На ТП огибающая 1-й программы сравнивается с эталонной, полученной на самой ТП, и при различии уровней более чем в 6 дБ на ЦСПВ поступает сигнал аварии. 2-я и 3-я программы не контролируются.
     КУРФ, помимо прочего, имеет большое познавательное значение для начинающего радиоведущего. Исследуя устройство сети проводного вещания в окрестностях своей студии, он неизбежно обнаруживает КУРФ, назначение которого ему непонятно. Расковыривание сего предмета (частично залитого внутри гудроном) весьма благотворно сказывается на умственном уровне ведущего и побуждает к дальнейшим занятиям электротехникой. Материальной базой для таких занятий могут служить детали, извлеченные из того же КУРФа. Как показала практика, обслуживающий персонал сети ПВ к пропаже КУРФа относится спокойно, несмотря на поступающий сигнал аварии, и даже не считает нужным повесить новый КУРФ на место пропавшего. Таким образом, в районах с давними традициями пиратского вещания эти устройства не встречаются.

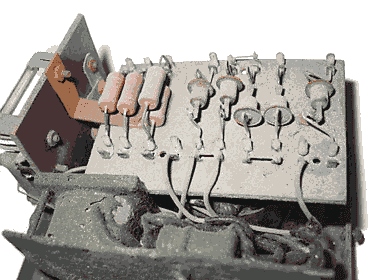

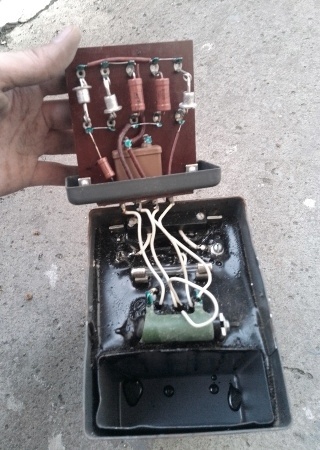

Плата схемы обратного контроля. Под ней - трансформатор, спереди - плата фильтров (залита гудроном).

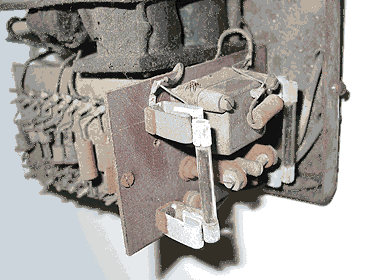

Плата цепи коррекции. На этой же плате установлены разрядники и предохранители.
     Помимо тех фотографий КУРФ, которые находятся непосредственно на этой странице, вы можете скачать еще два высокохудожественных снимка:
          1. КУРФ пыльный, вид сверху (92K JPEG)

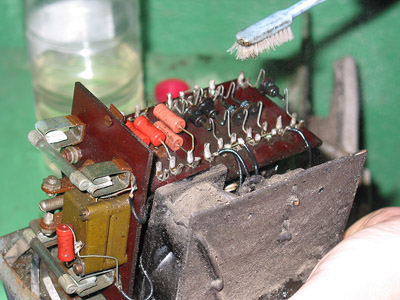

          2. КУРФ отмывают керосином (60K JPEG).
